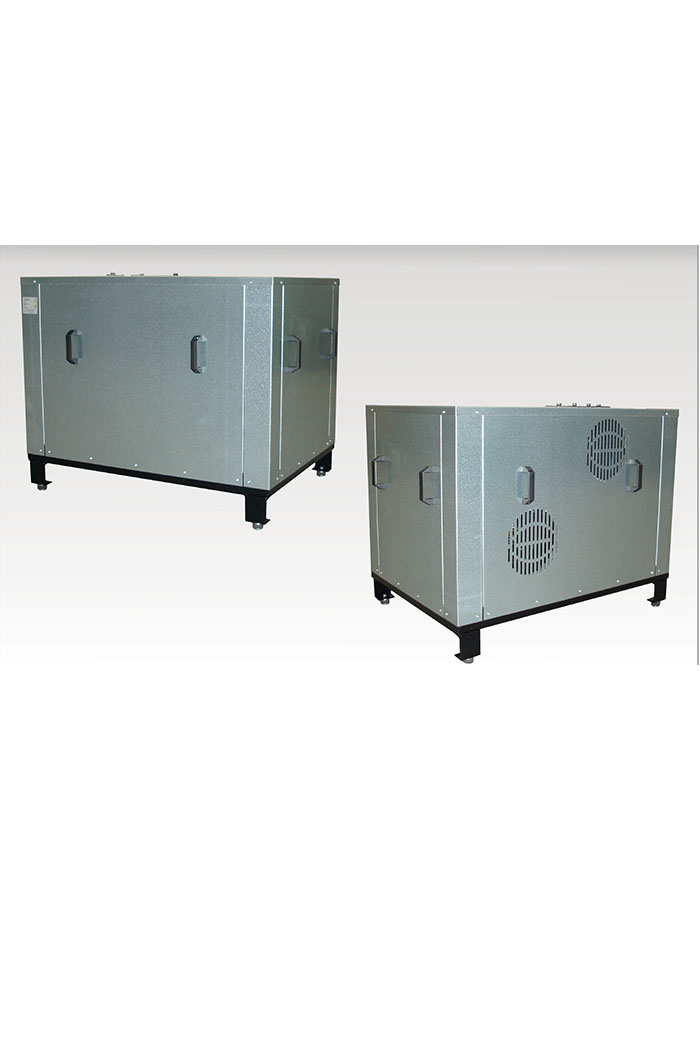

Jednostka ssąca SHPV-L

Jednostka ssąca SHPV-L jest cichym źródłem ssania dla podciśnieniowych centralnych instalacji odkurzania przemysłowego, a także odciągu dymów spawalniczych i pyłów pochodzących z pracy ręcznych urządzeń stanowiskowych, itp. Przepływ powietrza jednostki wynosi od 1000 do 3000 m3/h i jest zalezny od modelu. Maksymalne podciśnienia wynosi 20.000 Pa. SHPV-L posiada odśrodkowy dwu-stopniowy wentylator z napędem pasowym i silnik elektryczny wbudowany w obudowę dźwiękoszczelną.

Obudowa jest wyposażona w duży właz serwisowy. Wentylator jest umieszczony na podstawie z tłumikami i jest chroniony pasem ochronnym. Wejścia i wyjścia są wyposażone w elastyczne podłączenia. Silnik jest chłodzony, ponieważ obudowa jest wyposażona w otwory wejściowe i wyjściowe dla cyrkulacji powietrza, do których, w razie potrzeby, może być podłączone orurowanie. Filtr (separator) musi zawsze być umiejscowiony przez jednostka ssącą SHPV-L. Odpowiednimi filtrami są SDCH-L i SDCC-L. Jednostka ssąca nie może być stosowana do odciągów gazów wybuchowych lub płynów. Została zaprojektowana do pracy ciągłej i może być umieszczona zarówno wewnątrz (w budynku) jak i na zewnątrz, pod warunkiem umieszczenia jej w miejscu chronionym przed warunkami atmosferycznymi.

Instalacja i utrzymanie
UWAGA!
Izolacyjny włącznik wentylatora powinien być wyłączony podczas wszystkich prac związanych z utrzymaniem urządzenia. Należy używać rękawic ochronnych, okularów chroniących i maskę na twarz.
Montaż
Umieść jednostke ssącą na płaskiej stabilnej powierzchni. Jednostka ssąca może być umiejscowiona w budynku lub na zewnątrz pod osłoną. Wszystkie podłączenia elektryczne musza być wykonane przez profesjonalnego elektryka. Podłączenie elektryczne musi być dokonane przy napięciu 0 wolt, aby zapobiegać automatycznemu restartowi przy, na przykład, brakach zasilania. Kierunek pracy/ obrotów wentylatora jest oznaczony strzałką. Należy zwrócić uwagę, że wentylator zasysa powietrze nawet gdy kierunek obrotu jest zły. Do chłodzenia urządzenia potrzebne jest zimne powietrze. W dobrze wentylowanym pomieszczeniu istniejące zimne powietrze może być wykorzystane. W przypadku innego umiejscowienia urządzenia w budynku można wykorzystać wejścia do doprowadzenia podłączenia zimnego powietrza w dogodny sposób. Wejście jednostki ssącej musi być podłączone do filtra pyłów, ponieważ wentylator nie jest przeznaczony do brudnego powietrza. Wyjście powinno być wyposażone w tłumiki.
Przed rozpoczęciem pracy urządzenia upewnij się czy:
• Dokonane sa wszystkie podłączenia
• Pasy V sa właściwe napięte
• Ochrona silnika i zawór bezpieczeństwa są właściwie ustawione
Regularna kontrola/utrzymanie
Pasy V powinny być powinny być sprawdzane dwa razy w roku a ich napięcie wyregulowane, lub wymienione w razie potrzeby. Silnik i wentylator posiadają stale smarowane łożyska i normalnie nie wymagają kontroli.
Wskazówki działania przy rozwiązywaniu problemów związanych ze słabym ssaniem:
• Jednostka filtrujące (filtr) jest zapchany lub zbiornik pyłów jest przepełniony
• Zatrzymanie lub wyciek w systemie orurowania
• Zbyt wiele otwartych punktów roboczych
• Zły kierunek obrotów/pracy wentylatora
• Słabo napięte pasy
• Źle uszczelnienia w drzwiach inspekcyjnych
Wskazówki działania przy rozwiązywaniu problemów związanych z ochrona silnika:
• Sprawdź bezpieczniki ochronne silnika i ich rozmiar
• Zbyt duża ilość powietrza lub zbyt wiele otwartych punktów roboczych
